Tragarmsysteme

Unsere Tragarm-Systeme bieten Lösungen für jede Belastungsklasse – leicht, mittel oder schwer – und überzeugen durch ihre robuste und gleichzeitig designorientierte Konstruktion.

Mit einer großen Auswahl an Systemkomponenten und einer Schutzklasse von IP54 sind unsere Tragarme für vielfältige Einsatzbereiche ideal geeignet.

Verlassen Sie sich auf unsere Expertise und entdecken Sie die Vielfalt unserer Tragarm-Systeme!

Erzählen Sie uns von Ihrem Projekt

Unsere maßgeschneiderten Lösungen umfassen:

Kontaktieren Sie uns für ihr persönliches Angebot

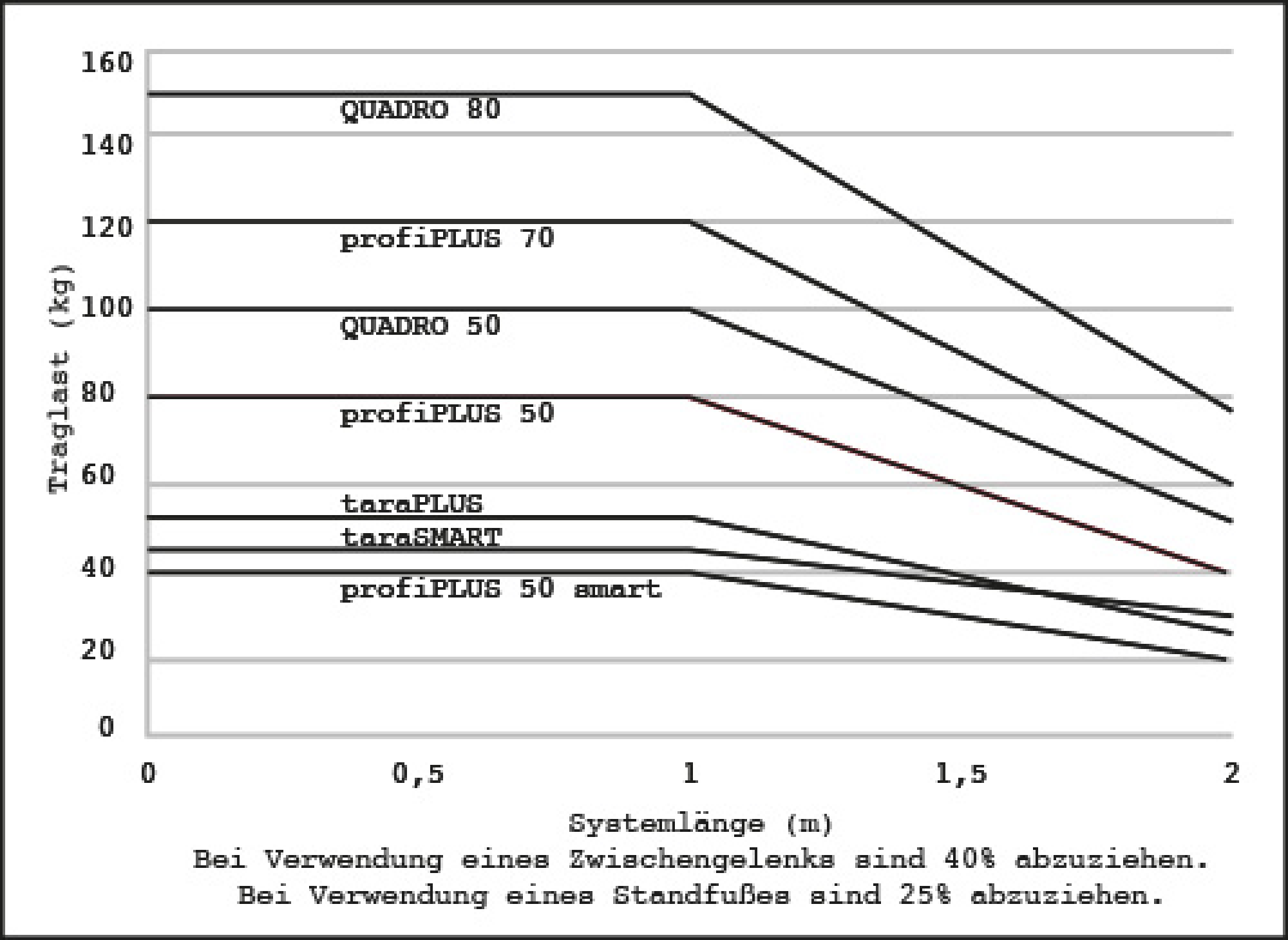

ORCA Tragarmsystem – Modellübersicht

Vielfältige Tragarmsysteme für unterschiedliche Anforderungen

Die verschiedenen ORCA Tragarmsysteme unterscheiden sich in ihrer Belastbarkeit, im Design, in der Anzahl der Systemkomponenten und in der Befestigungsart. Für jede Anwendung haben wir das passende Modell im Angebot. Zu jedem Modell gibt es verschiedene Wahlmöglichkeiten und Anpassungen wie unterschiedliche Größen und Adapter, die wir gezielt auf Ihre Verwendung abstimmen können.

profiPLUS-50 – inklusive Panel PC-Adapter

Das profiPLUS-50 ist ein herausragendes Tragarmsystem von ORCA, das sich durch seine einfache Montage und die Vielzahl an verfügbaren Panel-Adaptern auszeichnet. Sein ästhetisches Design mit eckigen Profilen und runden Verbindungsstücken passt perfekt zu modernen Maschinen und bietet auch in Maschinenhallen einen ansprechenden Look.

Es ist ideal für leichte bis mittlere Belastungen und lässt sich gut mit Steuergehäusen kombinieren. Für Panel PCs von Marken wie Siemens, Beckhoff oder B & R liefern wir passende Adapter für eine sichere Befestigung. Um Kabelsalat zu vermeiden, sind Durchführungen für HDMI- und DVI-Stecker integriert.

Weitere Merkmale:

• Aus Aluminiumguss, silber eloxierte Tragprofile

• Mit Kabelschutz

• Patentierte "Einschrauben-Justage" für Höhenausgleich

• Chloropren-Dichtung

• Schutzart IP 54

profiPLUS-70 – flexible Konfigurationsmöglichkeiten

Das profiPLUS-70 Tragarmsystem kann mit dem profiPLUS-50 Modell kombiniert werden, wodurch sich die Vorteile der 50er-Serie erweitern lassen. Das schlichte Design passt hervorragend zu modernen Maschinen, und passende Kupplungen sind verfügbar und bereits vormontiert.

Dieses Tragarmsystem lässt sich mit allen ORCA-Steuergehäusen wie dem multiPANEL Gehäuse kombinieren und bietet Platz für das Verstauen von Kabeln. Der Schwenkbereich kann über ein Stellschraubsystem einfach angepasst werden, und Signalleuchten können mittels Adapter montiert werden.

Weitere Merkmale:

• Durchgängiger Potenzialausgleich

• Systemteile aus Aluminium, Pulverbeschichtung RAL 7035

• Silber eloxierte Profile

• Schutzart IP 54

• Chloropren-Dichtung

taraPLUS – robuste Stabilität durch durchdachtes Design

Das taraPLUS Tragarmsystem kombiniert runde und eckige Profile, um eine höhere Stabilität zu erreichen. Es hält Steuergehäuse problemlos fest und ermöglicht durch praktische Öffnungen eine einfache Kabeldurchführung. Die Stellschrauben ermöglichen ein schnelles Ausrichten der Arme, und die Zwischengelenke sind schwenkbar.

Das System kann an Wänden oder Flächen befestigt werden, und verschiedene Kupplungsarten sind erhältlich.

Weitere Merkmale:

• Systemteile aus Aluminiumguss, Tragprofile aus Stahl

• Schutzart IP 54

• Chloropren-Dichtung

taraSMART – kostengünstige Variante

Das taraSMART Tragarmsystem ist eine preiswerte Weiterentwicklung des taraPLUS Modells. Es ist für leichte bis mittlere Belastungen ausgelegt und eignet sich hervorragend für das Tragen von Steuereinheiten. Es sind Kupplungen erhältlich, die schmale und tiefe Steuergehäuse tragen können, und Panel-PCs können ohne Adapter angebracht werden.

Ein weiterer Vorteil ist die einfache und schnelle Montage.

Weitere Merkmale:

• Mit Kabeldurchführungen

• Verschiedene Gelenkarten erhältlich

• Eckige oder runde Tragprofile

• Schutzart IP 54

QUADRO-50 und QUADRO-80 – für hohe Belastungen

Die QUADRO Tragarmsystem-Reihe ist für hohe Belastungen ausgelegt. Die Sphärogussteile bieten eine starke Tragkraft, und die Tragprofile aus Stahl gewährleisten eine ausgezeichnete Statik.

Verschiedene Adapter ermöglichen eine individuelle Anpassung des Tragarmsystems. Neigungs- und Signalleuchtenadapter sind erhältlich.

Weitere Merkmale:

• Stehende oder hängende Anbindung

• Zwischengelenke mit Faltenbalg

• Integrierte Kabel- und Steckerführung

• Schutzart IP 54

• Chloropren-Dichtung
